Joysticklerin sınıflandırılması
Hidrolik kumanda kolu ve elektrikli kumanda kumandası
Kontrol joystick'inin çalışma prensibine göre kabaca iki tipe ayrılabilir: hidrolik joystick ve elektrikli kontrol joystick.
Hidrolik kumanda kolunun çalışma prensibi, doğrudan düşük basınçlı (pilot) hidrolik valfe bağlanarak operatörün yüksek basıncı"çalışma tarafı" hidrolik sistemden. Hidrolik kumanda kolu ağırlıklı olarak yükleyiciler, ekskavatörler vb. gibi ağır iş makinelerinde kullanılmaktadır. Elbette bu ağır ekipmanların gelecekte elektronik kontrol eğilimi olacaktır.
Elektronik kontrol joystick esas olarak hava çalışma platformu araçları, tarım makineleri, inşaat makineleri uzaktan kumandası ve diğer ekipman elektronik kontrol sistemleri gibi bazı inşaat makinelerinde kullanılır. Elektrikli kontrol joystick'in çalışma prensibi, elin hareketini dönüştürmektir. insan-bilgisayar etkileşiminin bir parçasına eşdeğer olan, ekipmanın çalışmasının yönünü, hızını, durumunu vb. kontrol etmek için bir elektrik sinyali çıkışı.
Uygulama senaryolarıoyun çubukları
1. Yeni ekipmana veya yeni projelere uygulanır
Seçimi daraltmak için lütfen aşağıdaki gruplardan bir filtre seçin.
Ayrıca farklı gruplardan filtreleri birleştirebilirsiniz.
Boy:
Kavrama tipi tutamaklar, daha büyük boyut, daha fazla kaldırma kapasitesi ve avuç içi kullanımı ile karakterize edilir. Esas olarak ekipmanın veya elektrik kontrol kutularının doğrudan kontrolü için kullanılırlar.
Parmak ucu joystickleri, hafifliği, küçüklüğü ve parmak ucuyla çalışması ile karakterize edilir. Esas olarak uzaktan kumandalarda, mobil konsollarda, klavyelerde vb.
Kurulum panelinin üzerindeki kısım.
Çıkış sinyali:
Salon etkisi:0~5V arasında ayarlanır
Potansiyometre: Müşteriler çıkışı kendi sistem gereksinimlerine göre ayarlar;
Voltaj/akım çıkışı: giriş voltajını (geniş voltaj girişi) çıkış voltajını veya akımını belirtin;
Aç / kapa
CAN: veri sinyallerini bus arabirimi üzerinden iletir.
çalışma yönü
Tek eksen: Bir aktüatörün hareketlerini kontrol edin
Çift eksen: İki aktüatörün hareketlerini kontrol edin
Çok eksenli :Üç veya daha fazla kurumun eylemlerini kontrol edin
Kavramak
Deadman anahtarı ve rocker anahtarı ile
Emniyet anahtarı ve basmalı anahtar olmadan
Rocker anahtarı olmadan
rocker anahtarı ile
Düğmeler ve düğme miktarı ile
Bağlantı
Alman bağlayıcı
AMP konektörü
Doğrudan çıktı
Ve başka gereksinimleriniz varsa, yine de üreticiyle görüşmeniz gerekir.
2. Orijinal joystickleri değiştirmek için eski ekipmanlara uygulandı
Hava iş platformu asansörlerinin satış sonrası joysticklerinin değiştirilmesi ise joystick parça numarasına göre tak çalıştır olarak satın alabilirsiniz. Parça numarası doğru olduğu sürece tamamen değiştirilebilir.
Ekipman bakımının değiştirilmesi için kullanılıyorsa, öncelikle joystick'in kurulum boyutunu, kullanılacak eksen sayısını, ne tür bir çıkış elektrik sinyali, bir mikro anahtar kullanılıp kullanılmayacağını ve model/tip ve bağlayıcının tanımı.

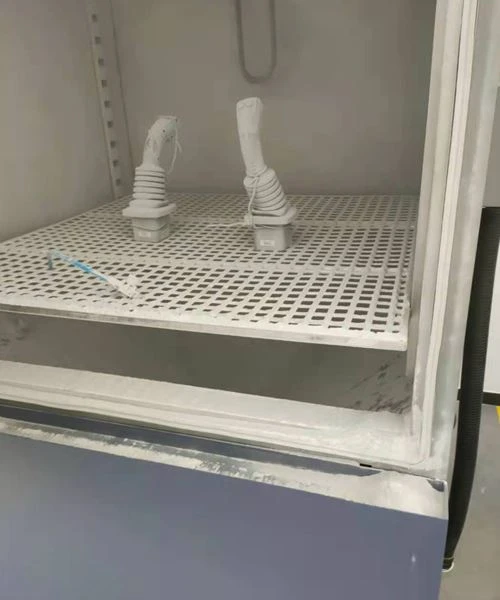

Çalışma ortamı
Joystick'in içinde bulunacağı ortam nedir ve gerekli Giriş Koruması (IP) kodu nedir?
Kullanım Ömrü - Joystick'in ne kadar süre çalışır durumda olması gerekir ve bu, çalıştıracağı makine veya ekipmanın ömrü ile nasıl karşılaştırılır?
Proje bütçesi
Yüksek performanslı bir endüstriyel elektrikli joystick seçimine proje bütçesinin ne kadarı ayrılabilir? Bu yatırım hem operasyonel performansı nasıl iyileştirecek hem de ileride bakım ve değiştirme maliyetlerini nasıl önleyecek?
Bunlar, salon efekti veya potansiyometre joystick'i seçerken ekibinizin göz önünde bulundurması gereken faktörlerden sadece birkaçı olsa da, bunları aklınızda tutmakta fayda var. Gerektiğinde, ilave kumanda kolu programlaması ve mühendisliği CGEC tarafından gerçekleştirilebilir.
Diğer faktörler
Joysticklerin üretim ortamı ve üretim süreci ile ilgili gereksinimleriniz varsa, joystick satın alırken deneyimli bir joystick üreticisi seçip üretim görsel hizmetleri talep edebilirsiniz. Ardından, gereksinimlerinize göre işbirliği yapıp yapmamayı seçin.
Yorgunluk testi
Joystick üreticisinin ilgili nitelikleri için gereksinimleriniz varsa, patent sertifikaları, ISO sertifikaları vb. ilgili yeterlilik sertifikalarına sahip bir joystick üreticisini seçebilirsiniz.
