Elektronik kontrol oyun çubuğu, eylemlerin veya talimatların uygulayıcısıdır ve cihazın beyninin komutlarını iletir.
● Çeşitli elektromekanik ekipmanlarda kullanılır.
● El hareketini elektrik sinyali çıkışına dönüştürün.
● Ekipmanın çalışma yönünü, hızını ve durumunu kontrol edin.
● İnsan-bilgisayar etkileşim bileşenleri.
Salon Etkisi vs Potentiometre Joysticks
Joystick'lere olan ihtiyaç arttıkça tasarımcılar kullanım gereksinimlerini elde etmek için daha fazla baskıya maruz kalmalarını ve aynı zamanda maliyeti düşürmelerini sağlamalarıdır. Bu gereksinimler hassasiyet, doğruluk, düşük güç, daha sorunsuz çalışma, özel yükleme boyutu ve çok işlevli özellikleri içerir ancak bunlarla sınırlı değildir. Özellikle ağır ekipmanların uygun şekilde kontrol edildiği endüstriyel ortamlarda, işle ilgili yaralanmaları veya verimlilik kaybını önlemek için önemlidir.
CGEC, Orijinal Ekipman Üreticilerine (OEM'ler) ve endüstriyel, ticari ve tüketici ortamlarındaki operatörlere hizmet vermek için çeşitli endüstriyel elektrikli joystick'ler geliştirmiştir. Endüstriyel uygulamalara odaklanırken, makineler ve ekipmanlar için joystick'ler çok önemli bir rol oynar. Bu nedenle, önde gelen iki endüstriyel joystick türüne aşina olmak önemlidir: salon efekti joystick'leri ve potentiometre joystick'leri.
Endüstriyel Elektrikli Joystick'ler için Önemli Noktalar
Her türlü joystick'in avantajları ve dezavantajları vardır. Özel uygulamanıza uygun olanı seçmek için hem potansiyometre hem de salon efekti tabanlı joystick'lerin temel dinamiklerinin farkında olmak önemlidir.
Salon türü tutamacı özellikleri:
● Salon temassız açı algılama
● uzun ömürlü
● Yüksek kirlilik direnci
● Gelecekte trend
Potentiometre tipi tutamak özellikleri:
● Pasif bileşenler
● Güçlü anti-parazit yeteneği
● Geniş voltaj aralığı
● Düşük güç tüketimi

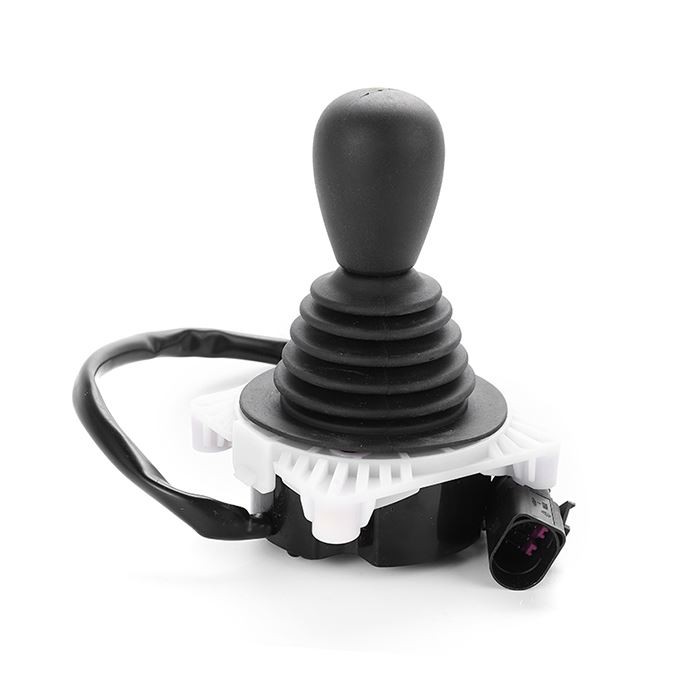

Forklift joystick operatörü
Potansiyometre, direnci değiştirmek için iç elektrik elemanı boyunca kayan fiziksel bir silecek kolu kullanan değişken bir dirençtir. Potansiyometreler geleneksel olarak voltaj çıkış sinyalleri sağlayan analog voltaj bölücüler olarak kullanılır ve çeşitli elektrik elemanı türlerinden biri kullanılarak üretilir: karbon, sermet, tel yarası veya iletken plastik. Bu seçimlerin her birinin yararları ve dezavantajları vardır, ancak hepsi potansiyometre mili döndürülürken silecek kolunun kayar sürtünmesinin neden olduğu nihai aşınma ve yıpranmaya karşı hassastır. Sermet ve karbon tipi potentiometreler, joystick uygulamalarında genellikle kullanılmaz, çünkü ömrü daha düşüktür ve panel ayar fonksiyonları gibi düşük çevrimli işlemlerde en iyi şekilde kullanılır.
Bu nedenle CGEC, forklift kontrolünde kullanılan üç serisi potentiometre joysticks HJ12, HJ15, HJ18 sunar.
Hall etkisi endüstriyel elektrik joystick'leri Hall etkisi prensibine göre, elle iletilen deplasman sinyali, Hall elemanı ile kalıcı mıknatıs çeliği arasındaki degrade manyetik alanın değişimine dönüştürülür ve elektrik sinyali çıkışı yapılır.. Manyetik alandaki değişime dayanarak, salon etki sensörü tıpkı bir potentiometre gibi davranır, ancak fiziksel bir silecek koluna gerek olmadığı için elemanın bozulmasını ortadan kaldırır. Şaftın ucuna dahili olarak bağlı bir mıknatıs, salon efekt çipine yakın bir yere yerleştirilir, ancak asla temas kurmaz. Salon etkisi joystick'leri uzun ömür ekleyebilirken, sıcaklık kayması veya mevcut besleme voltajı gibi diğer faktörlerin göz önünde bulundurulması gerekir.
Potentiometre Joysticks
İnsanların alışılmış çalışma modu, belirli bir mekanik yapı (tutamak yapısı) aracılığıyla potensiyometrenin kayan durumuna dönüştürülür ve yer değiştirme sinyali potentiometreden elektrik sinyali çıkışına dönüştürülür. Endüstriyel elektrikli potensiyometre joystick'leri on yıllardır var ve orantılı bir analog çıkış sağlamak için Ohm Yasası'nın ilkelerini kullanıyor. Potansiyometre joystick, taşındığında elektronik devredeki direnç seviyesini artıran veya azaltan birkaç bileşen içerir. Tüm veri toplama birimlerinin, PLC'lerin veya mikrodenetleyicilerin çoğu geleneksel potansiyometrenin her yerde bulunan doğasıyla uyumludur.
Elektrikli endüstriyel potansiyometre joystick, endüstriyel ekipmanların veya hareketli makinelerin hassas hareketini gerektiren uygulamalar için ideal bir seçenektir. Potentiometre joystick'ler mükemmel performans sunarken, dayanıklılık söz konusu olduğunda sınırlamaları vardır. Uzun süreli dayanıklılık açısından, bu tür joystick'ler hareketli parçaların aşınması ve elektromanyetik girişime veya radyo frekansı parazitine karşı küçük duyarlılık nedeniyle güvenilirlik sorunları yaşayabilir. Bu özellikle tel yarası potansiyometreleri için geçerlidir, ancak mümkün olduğunca fazla sürtünmeyi ortadan kaldırmak için pürüzsüz bir elektrik izi kullanan iletken plastik tipleri için daha azdır. Aynı şekilde, iletken plastik potentiometreler, elemanın malzeme özellikleri nedeniyle parazitle aynı sorunlara sahip değildir.
Salon Efekti Joystick'leri
Elektronik devrelerden yararlanan potansiyometre joystick'lerinin aksine, salon efektli joystick'ler manyetik bir sistem kullanır. Salon efekti joystick'leri potansiyometre joystick'lere göre avantajlıdır, çünkü sensörün kendisiyle fiziksel temastan kaynaklanan bir aşınma yoktur. Salon etkisi elektrikli joystick'ler endüstriyel uygulamalar için potansiyometre tipleriyle aynı şekilde kullanılır, ancak aşırı titreşim veya şoka sahip olabileceklerde üstündür. Bu uygulamalar arasında madencilik kamyonları, beko yükleyiciler, vinçler, ekskavatörler, kazıcılar ve daha fazlası bulunur.
Potansiyometre joystick'lere göre salon efektli joystick'leri kullanmanın çeşitli avantajları olsa da, birkaç dezavantajı da vardır. Mevcut voltaj beslemesi, çoğu salon efekti 5VDC veya 9 ~ 36VDC gerektirdiğinden, bir potentiometre çok çeşitli voltajlar kullanabileceğinden sınırlayıcı bir faktör olabilir. Buna ek olarak, manyetik alanı zamanla değişeceği ve daha aşırı sıcak ve soğuk sıcaklıklardan doğrudan etkilendiği için, kullanılan ferromanyetik malzemede hall etkisi joystick'lerinin sahip olduğu birkaç sınırlama vardır. Manyetik alandaki bu farklılıklar, salon etkisi joystick'inin "sürüklenmesine" ve çıkış voltajını etkilemesine neden olacaktır. Bu, istenmeyen farklılıklar yaratır ve salon efekti oyun çubuğunun uzun vadeli güvenilirliğini etkiler.
Aslında CGEC, HJ20, HJ30, HJ50, HJ60 serisi gibi tek bir seri joystick'te salon efekti ve potentiometre çıkışı sunar.
Doğru Joystick'i Seçme: Salon Etkisi vs Potentiometre
Endüstriyel bir elektrikli joystick denetleyicisi seçmek söz konusu olduğunda, sormanız gereken birkaç soru vardır. Aşağıdaki sorular hem operasyonel performans hem de bütçe açısından yardımcı olmak için tasarlanmıştır.
Sağ joystick nasıl seçilir?
Ürün işlevine göre sınıflandırılır:
● Tek eksen: Bir aktüatörun eylemlerini kontrol edin
● Daul ekseni: İki aktüatörun eylemlerini kontrol edin
● eksen: Üç veya daha fazla kurumun eylemlerini kontrol edin
Çıkış sinyaline göre sınıflandırma:
● Salon gerilim çıkışı: 0 ~ 5V arasında ayarlayın;
● Potansiyometre çıkışı: Müşteriler çıktıyı kendi sistem gereksinimlerine göre ayarlar;
● Gerilim/akım çıkışı: giriş voltajını (geniş voltaj girişi) çıkış voltajını veya akımını belirtin;
● CAN veri yolu çıkışı: veri sinyallerini veri yolu arayüzünden iletir.
Çalışma Ortamı - Oyun çubuğunun içinde olacağı ortam nedir ve gerekli Giriş Koruması (IP) kodu nedir?
Yaşam Beklentisi - Joystick'in ne kadar süre çalışması gerekir ve bu, çalışacağı makine veya ekipmanın ömrüyle nasıl karşılaştırılır?
Proje Bütçesi - Proje bütçesinin ne kadarı yüksek performanslı bir endüstriyel elektrikli joystick seçmeye ayrılabilir? Bu yatırım hem operasyonel performansı nasıl artıracak hem de bakım ve değiştirme maliyetlerini nasıl önleyecek?
Bunlar, ekibinizin bir salon efekti veya potansiyometre joystick seçerken göz önünde bulundurması gereken faktörlerden sadece birkaçı olsa da, zihninizin en üstünde tutmak iyidir. Gerektiğinde, ek joystick programlama ve mühendisliği CGEC tarafından halledilebilir.
Doğru Endüstriyel Elektrikli Joystick'leri Seçmek için CGEC'ye Danışın
Endüstriyel joystick'lerin manzarasında gezinirken, her birinin sunduğu tüm işlevleri ve yetenekleri keşfetmek önemlidir. Çok fonksiyonlu endüstriyel joystick'ler şirketinizin özel uygulamaları ve projeleri için özelleştirilebilir. Potentiometre ve salon efekti joystick'leri ile çalışırken, CGEC uygun direnç seviyelerini seçer ve sapmayı ekibinizin özelliklerine göre işler. Sorunsuz çalışma ve optimum performans için tasarıma ek aksesuarlar dahil edilebilir.
AWP değiştirilmiş joystick ve forklift değiştirilmiş joystick seçmek istiyorsanız, lütfen kataloğumuzu kontrol edin ve ihtiyacınız olan parça numarasını bulun veya parça numaranızı e-posta kutumuza gösterin. Yakında cevap vereceğiz.
Uygulamanız için Hall efekti ve potentiometre joystick'lerinin yararları hakkında bir mühendisle konuşmak için bugün bizimle iletişime geçin. ve uygulama mühendislerimizden veya tasarım uzmanlarımızdan biri ekibinizle birlikte çalışacaktır.
